生产产能(不包括上下板时间）
20-70片/小时（根据不同板的尺寸、厚度、纵横比、油墨粘度等决定）。
产品说明
本机台是用来做导电非导电树脂油墨塞孔工艺，塞孔后饱满，无凹陷，无气泡。适用选择性通孔，盲孔，背钻等类型的塞孔工艺。适用银膏、铜膏、导电胶，国产及进口树脂油墨。
产品特点
可进行选择性塞孔
完全解决高纵横比板中出现的气泡及空洞问题
操作界面自动化，人性化，易操作
产品规格

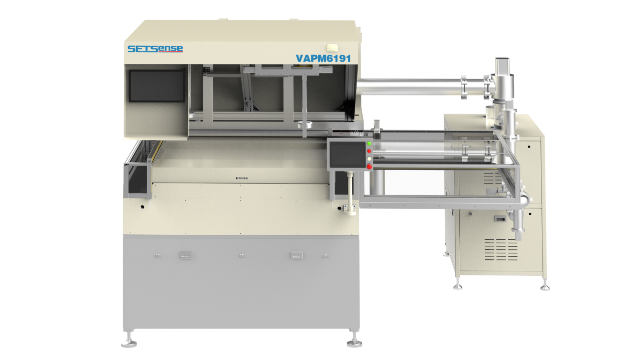

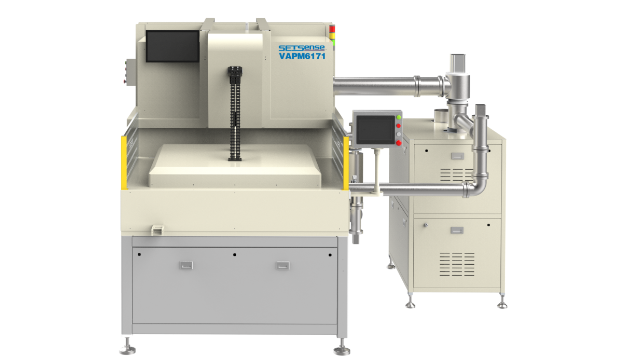

| 型号 | VAPM6171 | VAPM6191 |
生产板厚 | 0.2-8.0 mm | 0.2-8.0 mm |
可印刷区域 | 24寸*28寸(610*710mm） | MAX:24寸*36寸(610*910mm） |
定位方式 | CCD对位 | |
印刷速度 | 2-350mm/s（可数字化调节设定） | |
印刷压力 | 1-200kgf（可数字化调节设定） | |
刮刀调节角度 | ±15° | |
刮刀调节距离 | 0-40mm（可数字化调节设定） | |
台面微调 | X、Y方向±5mm | |
网版升降 | 0-350mm（数字化设定） | |
网框厚度 | 25-45mm | |
网板固定方式 | 十点气压固定 | |
| 刮印行程 | 0-780mm（可调节） | 0-1000mm（可调节） |
| 刮印方式 | 单刮刀覆墨印刷 | |
| 离板间隙 | 0-30mm（数字化设定） | |
| 网框使用尺寸 | Min：900*900mm Max：1100*1100mm | Max：1300*1300mm |
| 转型号、料号时间 | ≤15min（熟手） | |
| 台面尺寸 | 900*900mm | 1100*1100mm |
| 塞孔类型 | 水平选择或全板性塞孔 | |
机器尺寸 （长*宽*高） | L3440mm*W1800mm*H2447mm （主机尺寸滑盖轨道、不含三色灯） L3440mm*W3200mm*H2447mm （含主机+真空泵组件） | L3620mm*W2400mm*H2200mm （主机尺寸滑盖轨道、不含三色灯） L3620mm*W3600mm*H2200mm （含主机+真空泵组件） |
| 机器重量 | 主机：4500kg 真空泵组：500kg | 主机：5000kg 真空泵组：500kg |
| 使用范围 | 通孔/盲孔/背钻孔塞孔 | |
| 塞孔孔径范围（通孔、盲孔、背钻孔） | 通孔：0.1-1.0mm (电镀前孔径） 盲孔：0.1-0.5mm （电镀前孔径） 背钻孔：0.15-1.0mm (电镀前孔径） | |
| 塞孔纵横比 | 通孔：30：1（允许多刀或对塞方式）盲孔：3：1（电镀后孔径0.05mm） | |
| 同款板大小孔径差异 | ≤0.2mm（大小孔同时作业） | |
| 需要塞孔与不需要塞孔的孔边距 | ≥0.3mm（厚径比：10：1） | |
| 噪音（正常运行） | ≤75dB | 操作界面：HMI |
| 作业真空度 | 40-120pa | 极限真空度：10pa |
| 塞孔效果 | 无气泡 | |
| 对位方式及精度 | 自动（精度0.01mm） | |
| 安全保护 | 急停开关、警示灯（红、黄、绿）、蜂鸣器、安全光栅 | |
| 适用塞孔材料 | 树脂、铜浆、银浆 | |
| 油墨浪费成本 | 除网板上沾的油墨、刮除不净油墨，其余都可利用于塞孔 | |
| 自动报警 | 色灯及蜂鸣 | |
| 印刷具有抬网功能 | 0-30mm | |
| 印刷网底自动清洁 | 可根据生产需求设定清洁频率 | |
| 印刷过程中自动供墨 | 可根据生产需求添加油墨 | |
