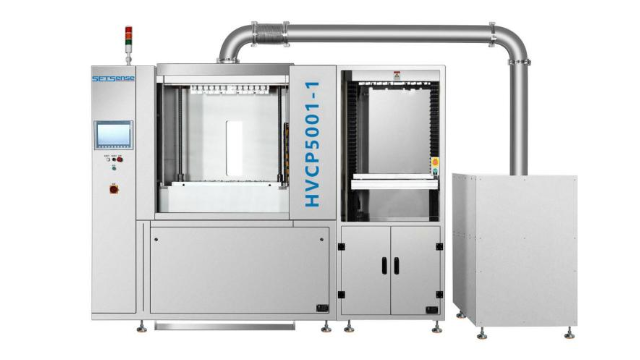

产品说明
专门为超高纵横比特性板研发设计，利用真空原理实现导电与非导电树脂油墨塞孔工艺，适用于同一板面上多类型孔的整板塞工艺，并且适用于树脂、银膏、铜浆和导电胶等多种材料。
产品特点
可生产70:1超高纵横比线路板，提供卓越的品质和极高的可靠性
高真空度可达≤30pa
在同一板面上灵活实现：通孔/单双面盲孔/背钻孔等多类型的整板塞工艺
适用于少量多样的料号需求，塞孔时无需治具和导气板
操作界面自动化、人性化、易操作
产品规格
机台尺寸(长*宽*高) | 3085*2076*2576mm |
最大真空度(pa) | ≤100pa(标准大气压下) |
印刷基板厚度 | 0.2-10.0mm |
印刷尺寸 | MAX:26寸*34寸(660mm*863mm) MIN:10寸*10寸(250mm*250mm) |
通孔塞孔厚径比 | 通孔：70:1(最大) 盲孔0.05mm孔径：3:1(最大) |
塞孔方式 | 全板塞孔(从上往下) |
塞孔速度 | 2-80mm/sec(可调) |
塞孔压力 | 0-6kgf(可调) |
塞孔范围 | 通孔：0.1-1.0mm(电镀后孔径) 盲孔：0.1-1.0mm(电镀后孔径) |
噪音 | (正常运行):≤75dB |
油墨压力 | 气缸推动力：0-6kgf(可调) 气压推动力：0-6kgf(正常使用不超3kgf) |
塞孔与板边间距 | 孔距板边≥15mm |
操作面板 | 触控屏操作 |
保护装置 | 安全光栅、紧急停止装置 |
油墨添加方式 | 单支油墨夹更换 |
故障率 | ≤1/400h(故障时间/设备运行时间) |
操作台高度 | 1000±100mm |
刮板速度 | 5-200mm/sec（可调） |
刮板压力 | 0-6kgf（可调） |
塞孔板生产要求 | ①来料前处理，②根据板材TG值设定预烤和时间 |
生产能力
普通FR4为例10-60片/小时(产能是根据板材、孔类型、纵横比、油墨粘度决定),此产能都按1刀产能确认计算
公用需求
电 | 三相五线制 380V |
压缩空气压力 | ≧ 6.5bar |
功率 | 13.25KW |
带泵站排气量 | 450m3/h（接口 ：φ200mm） |
压缩空气用量 | 2.5m3/h（接口：φ10mm） |
建议机台周围空间 | 800mm |
机台重量 | 2850KG |
设备安装环境（温湿度及无尘要求） | 无尘室，洁净室 100,000 级↑ 温度要求：22±2℃ 湿度要求：50±5% |
