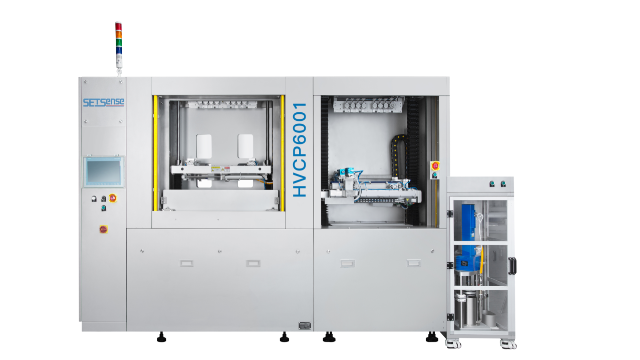

半自动垂直真空塞孔机(载板专用)

产品说明

通过采用真空环境,高纵横比的生产能力,实现导电与非导电的树脂油墨塞孔工艺,专注于载板塞孔工艺,可实现高品质载板生产。

行业首创载板真空塞孔设备。

详细介绍




产品特点

★行业首创高真空塞孔机型;

★塞孔时无需治具和导气板,操作界面自动化、人性化、 易操作;

★完全满足高密集孔的要求,完全解决线路板的气泡问题;

★支装自动供墨系统实现不停机更换油墨;

★自动涂墨系统提高塞孔刮墨后品质。

产品规格

设备尺寸3602*2367*2512mm真空度

≤ 100pa

(标准大气压下)

印刷基板厚度0.2-8.0mm印刷尺寸

MAX:24寸*30寸

(610*762mm)

塞孔厚径比

通孔:70:1(最大电镀后)

盲孔:1:1(最大电镀后)

塞孔范围

通孔:0.1-1.0mm

( 电镀后孔径)

盲孔:0.1-1.0mm

(电镀后孔径)

塞孔方式 全板塞孔(从上往下)塞孔速度5-200mm/sec(可调)
塞孔压力0-6bar(可调)噪音(正常运行)≦ 75dB
油墨压力

气缸推动力:0-6bar(可调)

自动支装供油压力:0-6bar

塞孔与板边间距孔距板边≧ 15mm
操作面板 触控屏操作保护装置

安全光栅

紧急停止装置

故障率

≦ 1/400h

(故障时间 / 设备运行时间)

操作台高度1000±100mm

生产能力

油墨回收次数
不超过 4 次;且油墨黏度 500-700dpa.s
正常生产产能

10-40PNL/H(一塞一刮),10-60PNL/H(两塞一刮)

(与厚径比、孔类型、板材尺寸、作业真空度有关,剔除 PTFE 板与陶瓷板)

同等级或以上

塞孔板生产要求

  ①来料前处理;

  ②根据板材TG值设定预烤和时间。

刮板速度5-200mm/sec(可调)
刮板压力0-6bar(可调)油墨添加方式

支装自动供油

/气缸单支供油

刮板机涂油方式自动 LCS 涂油塞孔板校正方式自动校正

公用需求

三相五线制 380V
压缩空气压力≧ 6.5bar
功率

两塞一刮 :25KW(50HZ)

一塞一刮:14KW(50HZ)

真空泵排气量

两塞一刮:44m³/h (接口:φ75mm)

一塞一刮 :22m³/h (接口 :φ75mm)

压缩空气用量

两塞一刮 :5m³/h(接口:φ10mm)

 一塞一刮:2.5m³/h(接口:φ10mm)

建议机台周围空间800mm
机台重量

两塞一刮:4620KG

一塞一刮:2570KG

设备安装环境(温湿度及无尘要求)

A.环境要求:无尘室,洁净室100,000级↑

B.温度要求:22±2℃

C.湿度要求:50±5%
