产品规格：

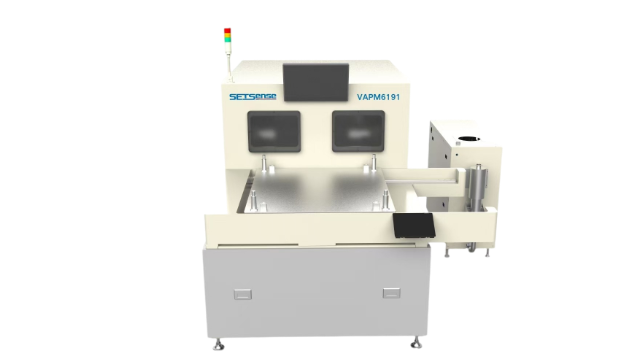

VAPM6171 | VAPM6191 | |
生产板厚 | 0.3-8.0 mm | 0.2-10.0 mm |
可印刷区域 | 24寸*28寸(610*710mm） | MAX:24寸*36寸(610*910mm） |
定位方式 | CCD对位 | - |
印刷速度 | 2-350mm/s（可数字化调节设定） | |
印刷气压 | 0-0.6Mpa，可增压达0.9Mpa（可数字化调节设定） | |
印刷压力 | 1-200kg（可数字化调节设定） | |
刮刀调节角度 | ±15° | |
刮刀调节距离 | 0-40mm（可数字化调节设定） | |
台面微调 | X、Y方向±5um | |
台面平整度 | ±0.05mm | |
网版升降 | 网版升降0-350mm（数字化设定） | |
网框厚度 | 25-45mm | |
网板固定方式 | 十点气压固定 | |
| 刮印行程 | 0-780mm（数字化设定） | 0-1000mm（数字化设定） |
| 刮印方式 | 单刮刀覆墨印刷 | |
| 刮印方向 | 面对操作面板，刮印由前向后印刷 | |
| 离板间隙 | 0-30mm（数字化设定） | |
| 网框使用尺寸 | Min：900*900mm，Max：1100*1100mm | MAX：1300*1300mm |
| 转型号、料号时间 | ≤15min（熟手） | |
| 台面尺寸 | 900*900mm | 1100*1100mm |
| 塞孔类型 | 水平选择或全板性塞孔 | |
| 机器尺寸（长*宽*高） | L3220mm*W2000mm*H2000mm （主机尺寸滑盖轨道、不含三色灯） L3220mm*W3200mm*H2200mm （含主机+真空泵组件） | L3620mm*W2400mm*H2200mm （主机尺寸滑盖轨道、不含三色灯） L3620mm*W3600mm*H2200mm （含主机+真空泵组件） |
| 机器重量 | 主机：4500kg 真空泵组：500kg | 主机：5000kg 真空泵组：500kg |
| 使用范围 | 通孔/盲孔/背钻孔塞孔 | |
| 塞孔孔径范围（通孔、盲孔、背钻孔） | 通孔：0.1-1.0mm (电镀前孔径） 盲孔：0.1-0.5mm （电镀前孔径） 背钻孔：0.15-1.0mm (电镀前孔径） | |
生产产能
20-70片/小时（根据不同板的尺寸、厚度、纵横比、油墨粘度等决定。
